제품 상세정보
원래 장소: 중국
브랜드 이름: CHAOXIN
지불과 운송 용어
지불 조건: T/T
소재: |
나동선 |
직경: |
사용자 정의 |
확대의 힘: |
580 |
표준: |
EN 50149-2012 |
비저항(20℃) Ωmm²/m: |
≤0.01777 |
재질: |
구리 |
소재: |
나동선 |
직경: |
사용자 정의 |
확대의 힘: |
580 |
표준: |
EN 50149-2012 |
비저항(20℃) Ωmm²/m: |
≤0.01777 |
재질: |
구리 |

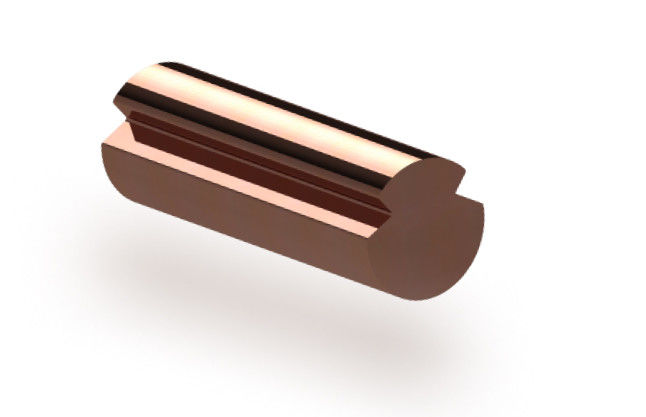

철도 시스템에서 장시간 사용 가능한 고강성 구리 접촉 유선
구리 접촉 전선 은 전기화 된 철도, 도시 철도 교통, 광산 컨베이어 및 기타 시스템에서 일반적으로 사용되는 전기 연결 장치이며 주요 역할은 전력을 전송하는 것입니다.보통 구리 로 만들어집니다., 좋은 전도성과 강도를 가지고 있으며, 고강도 기계 및 전기 부하를 견딜 수 있습니다.
전기화 철도에서 사용되는 구리접촉선의 사양은 주로 85mm2, 110mm2, 120mm2, 150mm2 등을 포함한다.구리 콘택트 와이어의 사양은 일반적으로 그 가로 면적에 따라 분류됩니다., 그리고 구리 접촉 전선의 다른 사양은 다른 전기화 철도의 요구를 충족시키기 위해 다른 전기적 특성과 기계적 강도를 가지고 있습니다.
구리 접촉 유선 사양을 선택할 때, 철도의 실행 속도, 부하 용량,현재 용량 및 다른 요소는 접촉 전선이 안전하고 안정적으로 전기를 전송 할 수 있는지 확인해야합니다..
구리 접착선의 장점은 다음과 같습니다.
구리접촉선 사양:
| EN 50149-2012 | ||||||||||||||
| 소재 | 지정 | 명목적 십자 부문 mm2 |
최소 팽창 강도 MPa |
최소 분쇄 부하 kN |
연장 비율 골절 후 A200 |
역량은 킬로미터당 ((20°C) Ω/Km |
저항성 (20°C) 오mm2/m |
역구조 시험 | 톱션 | 롤링 | 온도 계수 | 와이어 질량 kg/km |
||
| 분 % | 최대 % | 완전한 골절 | 최소 질량 | 최대 질량 | ||||||||||
| 정상 강도 구리 |
Cu-ETP Cu-FRHC Cu-HCP CIOF |
80 | 355 | 27,5 | 3 | 10 | 0,229 | ≤0.01777 | ≥6 | 5 | 3 | 0.0038 | 690 | 733 |
| 100 | 355 | 34,5 | 3 | 10 | 0,183 | 862 | 916 | |||||||
| 107 | 350 | 36,3 | 3 | 10 | 0,171 | 923 | 980 | |||||||
| 120 | 330 | 38,4 | 3 | 10 | 0,153 | 1035 | 1099 | |||||||
| 150 | 310 | 45,1 | 3 | 10 | 0,122 | 1293 | 1374 | |||||||
| 고강도 구리 및 높은 강도 구리-은하 합금 |
CUETP CuFRHC CuHCP CIOF CuAg0,1 |
80 | 375 | 29,1 | 3 | 8 | 0,229 | ≤0.01777 | ≥6 | 5 | 3 | 0.0038 | 690 | 733 |
| 100 | 375 | 36,4 | 3 | 8 | 0,183 | 862 | 916 | |||||||
| 107 | 360 | 37,4 | 3 | 8 | 0,171 | 923 | 980 | |||||||
| 120 | 360 | 41,9 | 3 | 8 | 0,153 | 1035 | 1099 | |||||||
| 150 | 360 | 52,4 | 3 | 8 | 0,122 | 1293 | 1374 | |||||||
| 정상 강도 구리-은하 합금 |
CuAg0,1 | 80 | 365 | 28,3 | 3 | 10 | 0,229 | ≤0.01777 | ≥6 | 5 | 3 | 0.0038 | 690 | 733 |
| 100 | 360 | 34,9 | 3 | 10 | 0,183 | 862 | 916 | |||||||
| 107 | 350 | 36,3 | 3 | 10 | 0,171 | 923 | 980 | |||||||
| 120 | 350 | 40,7 | 3 | 10 | 0,153 | 1035 | 1099 | |||||||
| 150 | 350 | 50,9 | 3 | 10 | 0,122 | 1293 | 1374 | |||||||
| 구리 마그네슘 금속 |
CuMg0,2 CuMg0,2 (높다) 전도성) |
80 | 460 | 35,7 | 3 | 10 | 0,289 | ≤0.02240 ≤0.02155 (높은 전도성 ) |
≥6 | 5 | 3 | 0.0031 | 690 | 733 |
| 100 | 450 | 43,7 | 3 | 10 | 0,231 | 862 | 916 | |||||||
| 107 | 440 | 45,7 | 3 | 10 | 0,216 | 923 | 980 | |||||||
| 120 | 430 | 50,1 | 3 | 10 | 0,192 | 1035 | 1099 | |||||||
| 150 | 420 | 61.1 | 3 | 10 | 0,154 | 1293 | 1374 | |||||||
| 구리 마그네슘 금속 |
CuMg0,5 | 80 | 520 | 40,4 | 3 | 10 | 0,385 | ≤0.02778 | ≥6 | 5 | 3 | 0.0027 | 690 | 733 |
| 100 | 510 | 49,5 | 3 | 10 | 0,286 | 862 | 916 | |||||||
| 107 | 500 | 51,9 | 3 | 10 | 0,268 | 923 | 980 | |||||||
| 120 | 490 | 57,0 | 3 | 10 | 0,239 | 1035 | 1099 | |||||||
| 150 | 470 | 68,4 | 3 | 10 | 0,191 | 1293 | 1374 | |||||||
| 구리 틴 금속 |
CUSN0,2 CuSn0,2 (높다) 전도성) |
80 | 460 | 35,7 | 2 | 8 | 0,309 | ≤0.02395 ≤0.02155 (높은 전도성 ) |
≥6 | 5 | 3 | 0.0032 | / | / |
| 100 | 450 | 43,7 | 2.00 | 8.00 | 0,247 | 865 | 919 | |||||||
| 107 | 430 | 44,6 | 2.00 | 8.00 | 0,231 | 926 | 983 | |||||||
| 120 | 420 | 48,9 | 2.00 | 8.00 | 0,206 | 1038 | 1103 | |||||||
| 150 | 420 | 61,1 | 2.00 | 8.00 | 0,165 | 1298 | 1378 | |||||||
구리 콘택트 와이어는 기관차의 산토그래프에 전력을 전송하는 데 사용됩니다. 또한 전력 생산, 전력 전송, 전력 유통, 통신, 전자 회로,그리고 수많은 종류의 전기 장비구리 는 전기의 우수한 전도체 이며 저항 이 낮다. 또한 융통성 이 있고, 값 이 저렴 하며, 탁월 한 접촉 표면 을 제공한다.
Jiangyin Electric Alloy Co., Ltd., 이전에는 Jiangyin Electric Alloy Factory로 알려져 있습니다. 1985년 6월 12일에 설립되었습니다. 주로 연구 개발, 생산,그리고 고속철도 보조제품 판매주요 제품은 철도 접촉 전선, 철도 부하 케이블, 구리 합금 버스 바 및 기타 구리 부품 등 구리 합금 깊이 가공 제품입니다.
설립 이래로 회사는 고품질의 구리 합금 제품과 고급 관리 시스템을 갖춘 서비스를 고객에게 제공하기 위해 최선을 다해 왔습니다.강력한 연구 개발 역량, 우수한 제품 품질, 그리고 포괄적 인 서비스. 그것은 순차적으로 철도부 산하의 철도 사무국과 협력했습니다. 상하이, 광저우, 베이징, 젠저우, 첸구,그리고 다른 철도 사무소; CRRC 및 국가 모터 및 전기 기기 생산 기업과 같은 철도부의 기관차 및 모터 생산 기업,시안탄 전기 등 국내외 유명 기업들둥팡 일렉트릭, 슈나이더 일렉트릭, 시멘스, ABB, GE 등전략적 협력 관계를 구축하고 중국 철도 그룹 전기 가스화 사무소를위한 구리 및 구리 합금 유선 및 접촉 전선의 라이선스 공급자가되었습니다..
